مانع زيادة الجهد SPD | جهاز حماية احترافي للشبكات الكهربائية الصناعية والإنشائية

في عالم اليوم، حيث تؤدي المعدات الكهربائية والإلكترونية دورًا أساسيًا في القطاعات الصناعية، والمباني، والبنى التحتية للاتصالات، أصبحت حماية هذه المعدات من ارتفاعات الجهد المفاجئة أمرًا بالغ الأهمية. ويُعد مانع زيادة الجهد SPD أو جهاز الحماية من زيادة الجهد من أهم أجهزة الحماية المستخدمة للحد من الأضرار الناتجة عن الصواعق وارتفاعات الجهد العابرة. تقدم شركة مهام توان ماندگار، بصفتها مورّدًا متخصصًا في معدات الكهرباء الصناعية، مجموعة متكاملة من أجهزة SPD المصممة لتوفير حماية موثوقة لشبكات القدرة الكهربائية، وأنظمة التحكم، وشبكات الاتصالات.

المعدات الكهربائية

ما هو مانع زيادة الجهد SPD؟

يُعد مانع زيادة الجهد (SPD – Surge Protective Device) جهاز حماية كهربائية صُمم لحماية المعدات الكهربائية والإلكترونية من الأضرار الناتجة عن ارتفاعات الجهد العابرة (Transient Overvoltage). وتحدث هذه الارتفاعات في الجهد عادةً بسبب:

• الصواعق المباشرة أو غير المباشرة.
• عمليات الفصل والتوصيل (Switching) في شبكة الكهرباء.
• الأعطال اللحظية في نظام توزيع الطاقة.
• التداخلات والضوضاء الكهرومغناطيسية في البيئات الصناعية.

ويعمل مانع زيادة الجهد SPD كمسار آمن لتصريف الطاقة الزائدة إلى نظام التأريض (الأرضي)، مما يحمي المعدات الكهربائية من التلف.

معدات الطاقة الشمسية



كيفية عمل مانع زيادة الجهد SPD

يعتمد مبدأ عمل SPD على آلية بسيطة وفعالة للغاية:

• في الظروف الطبيعية، تكون معاوقة (Impedance) جهاز SPD مرتفعة، لذلك لا يؤثر على عمل الدائرة الكهربائية.
• عند حدوث ارتفاع مفاجئ في الجهد، تنخفض معاوقته بسرعة كبيرة.

وعندها يحدث ما يلي:

• يتم تحويل التيار المفاجئ بعيدًا عن المعدات الحساسة.
• تُوجَّه الطاقة الزائدة عبر جهاز SPD إلى نظام التأريض.
• يتم تفريغ الطاقة الناتجة عن الصواعق أو ارتفاعات الجهد العابرة بأمان.

وبذلك تتم حماية العديد من الأجهزة الحساسة، مثل:

• وحدات التحكم المنطقية PLC.
• لوحات التوزيع الكهربائية.
• معدات التحكم الصناعية.
• أنظمة الاتصالات.

المبدأ الأساسي لعمل جهاز SPD

تتمثل الوظيفة الأساسية لمانع زيادة الجهد فيما يلي:

• الحد من ارتفاعات الجهد العابرة.
• تصريف تيار الصواعق إلى نظام التأريض.
• حماية المعدات الكهربائية والإلكترونية من التلف.

أوضاع عمل جهاز SPD

وضع الحماية المشترك (Common Mode)

في هذا الوضع يقوم SPD بإزالة الجهد الزائد بين:

• الطور (Phase) والأرضي.
• المحايد (Neutral) والأرضي.

ثم يقوم بتصريف الطاقة الزائدة إلى نظام التأريض.

وضع الحماية التفاضلي (Differential Mode)

في هذا الوضع يقوم SPD بإزالة الجهد الزائد بين:

• الطور (Phase).
• والمحايد (Neutral).

مما يمنع تعرض المعدات الكهربائية للأضرار الناتجة عن ارتفاع الجهد.



أنواع مانعات زيادة الجهد SPD

مانع زيادة الجهد Type 1

يستخدم هذا النوع في المواقع المزودة بأنظمة حماية خارجية من الصواعق. المميزات:

• يتحمل تيار الصاعقة المباشر.
• مناسب للتركيب عند المدخل الرئيسي للوحة التوزيع الكهربائية.
• شكل موجة الاختبار: 10/350 µs.

التطبيقات:

• محطات الكهرباء.
• الصناعات الثقيلة.
• المباني المزودة بأنظمة مانعات الصواعق.

مانع زيادة الجهد Type 2

يُعد أكثر أنواع أجهزة SPD استخدامًا في شبكات الجهد المنخفض. المميزات:

• يوفر الحماية الرئيسية للوحات التوزيع الكهربائية.
• يمنع انتقال ارتفاعات الجهد داخل الشبكة.
• مناسب لشبكات توزيع الطاقة.

المواصفة:

• موجة تيار التفريغ: 8/20 µs.

مانع زيادة الجهد Type 3

يُستخدم هذا النوع لحماية الأجهزة الإلكترونية والمعدات عالية الحساسية. المميزات:

• قدرة تفريغ أقل مقارنة بالأنواع الأخرى.
• يُركب بالقرب من الجهاز المراد حمايته.
• يعمل كحماية مكملة لـ Type 2.

التطبيقات:

• معدات وتقنيات IT.
• أجهزة التحكم الحساسة.
• الأنظمة الصناعية الدقيقة.



أبعاد تركيب مانع الصواعق SPD

تُعد طريقة التركيب الصحيحة من أهم العوامل التي تؤثر في كفاءة أداء مانع زيادة الجهد (SPD)، ولذلك فإن الالتزام بأبعاد ومتطلبات تركيب مانع الصواعق يضمن أعلى مستوى من الحماية.

أهم إرشادات التركيب

• التركيب على سكة DIN القياسية بعرض 35 مم.
• جعل مسار التوصيل إلى نظام التأريض (الأرضي) قصيرًا قدر الإمكان.
• استخدام كابل تأريض مناسب وفقًا للمواصفات الفنية.
• تجنب زيادة أطوال الأسلاك بين جهاز SPD ونقطة التأريض.

ملاحظة: كلما كان مسار التوصيل إلى الأرضي أقصر، زادت كفاءة وسرعة استجابة جهاز SPD في تصريف الجهد الزائد.



دليل تركيب مانع الصواعق SPD

يؤثر التركيب الصحيح لمانع زيادة الجهد (SPD) بشكل مباشر في مستوى الحماية ضد ارتفاعات الجهد الناتجة عن الصواعق وتقلبات شبكة الكهرباء. ويُركب الجهاز على التوازي مع الدائرة الكهربائية، وغالبًا عند مدخل لوحة التوزيع، ليقوم بتصريف الجهد الزائد إلى نظام التأريض وحماية المعدات الكهربائية. وللحصول على أفضل أداء، يجب تركيب جهاز SPD على سكة DIN القياسية مقاس 35 مم، مع توصيله بشريط التأريض (Earth Busbar) بأقصر مسار ممكن. كما يُعد اختيار النوع المناسب (Type 1 أو Type 2 أو Type 3) وفقًا لمكان التركيب ومستوى الحماية المطلوب من أهم العوامل التي تضمن سلامة المعدات وإطالة عمرها التشغيلي.

ملاحظة: إن الالتزام بمعايير التركيب واستخدام نظام تأريض فعّال هو العامل الأساسي لضمان الأداء الأمثل وتحقيق أعلى كفاءة لمانع زيادة الجهد.

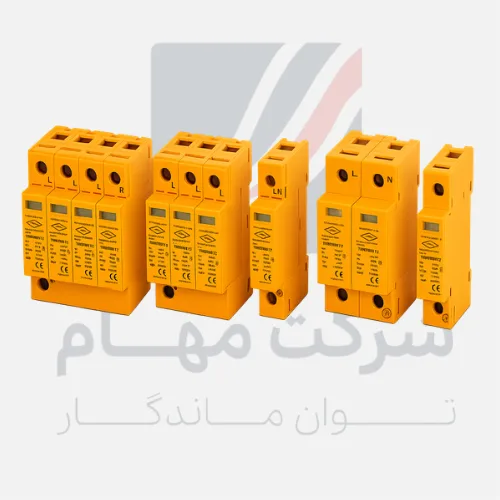

مميزات جهاز الحماية من زيادة الجهد SPD

تتميز أجهزة SPD التي توفرها شركة مهام توان ماندگار بما يلي:

• هيكل مقاوم للحرارة والتيارات العالية.
• مزودة بمؤشر مرئي لحالة التشغيل والأعطال.
• تصميم معياري (Modular) يسهل أعمال الصيانة واستبدال الوحدات.
• تركيب سريع على سكة DIN 35 mm.
• متوفرة بإصدارات Type 2 و Type 2 + Type 3.

استخدامات مانع زيادة الجهد SPD

تستخدم أجهزة SPD في العديد من التطبيقات الصناعية والإنشائية، ومنها:

• لوحات التوزيع الكهربائية الصناعية.
• محطات توليد الطاقة.
• شبكات توزيع الكهرباء.
• مراكز البيانات (Data Centers).
• أنظمة الاتصالات.
• أنظمة الأتمتة الصناعية.

شراء مانع زيادة الجهد SPD

عند الرغبة في شراء جهاز SPD، يُنصح بمراعاة المعايير التالية:

• اختيار نوع الجهاز المناسب (Type 1 أو Type 2 أو Type 3).
• جهد التشغيل الاسمي للشبكة الكهربائية.
• سعة تفريغ التيار.
• مطابقة الجهاز للمواصفة الدولية IEC 61643.
• موقع التركيب داخل لوحة التوزيع الكهربائية.

توفر شركة مهام توان ماندگار استشارات فنية متخصصة لمساعدتك في اختيار جهاز SPD الأنسب للمشاريع الصناعية والإنشائية، بما يضمن أعلى مستويات الحماية والاعتمادية.

جدول المواصفات الفنية لمانع زيادة الجهد SPD

الخاصية	المواصفات الفنية	الوصف الفني
اسم المنتج	Surge Protective Device (SPD)	جهاز لحماية المعدات من ارتفاعات الجهد العابرة الناتجة عن الصواعق وعمليات الفصل والتوصيل في الشبكة الكهربائية.
الوظيفة الرئيسية	Voltage Clamping (تحديد الجهد)	تقليل ارتفاعات الجهد اللحظية إلى مستوى آمن لحماية الأجهزة الكهربائية.
نوع الحماية	Type 1 / Type 2 / Type 3	مناسب لمختلف مستويات الحماية، من مدخل الشبكة الرئيسي وحتى المعدات الحساسة.
تقنية التشغيل	MOV / GDT / Hybrid	يعتمد على ويريستور أكسيد المعدن (MOV) أو أنبوب التفريغ الغازي (GDT) أو التقنية الهجينة لامتصاص الطاقة الزائدة.
وضع الحماية	Common Mode / Differential Mode	حماية بين الطور والأرضي، وكذلك بين الطور والمحايد عند حدوث ارتفاع الجهد.
الجهد الاسمي للشبكة	230V / 400V AC	مناسب لشبكات الجهد المنخفض أحادية وثلاثية الطور.
أقصى تيار تفريغ (Imax)	يختلف حسب الطراز	قدرة عالية على تفريغ التيارات الناتجة عن الصواعق وعمليات الفصل والتوصيل.
تيار التفريغ الاسمي (In)	8/20 µs	يحدد قدرة الجهاز على تحمل ارتفاعات الجهد المتكررة.
تيار نبضة الصاعقة (Iimp)	10/350 µs (Type 1)	مخصص لتفريغ الطاقة الناتجة عن الصواعق المباشرة.
زمن الاستجابة	أقل من 25 ns	استجابة فائقة السرعة لحماية المعدات الحساسة.
طريقة التركيب	على سكة DIN 35 mm	تركيب قياسي داخل لوحات التوزيع الكهربائية الصناعية والإنشائية.
طريقة التوصيل	بالتوازي مع الدائرة	يعمل عند حدوث ارتفاع الجهد دون التأثير على التيار الرئيسي.
مؤشر الحالة	متوفر (Visual Indicator)	يوضح حالة التشغيل أو الحاجة إلى استبدال الوحدة.
إمكانية استبدال الوحدة	متوفرة (Modular Design)	يسمح باستبدال الوحدة بسهولة دون تغيير الجهاز بالكامل.
درجة حرارة التشغيل	من -40 إلى +85 درجة مئوية	مناسب للبيئات الصناعية والظروف القاسية.
المعايير	IEC 61643-11	مطابق للمعيار الدولي الخاص بالحماية من ارتفاعات الجهد العابرة.
الاستخدامات	لوحات التوزيع، محطات الطاقة، مراكز البيانات، المنشآت الصناعية	يوفر حماية موثوقة لشبكات القدرة والتحكم والمعدات الحساسة.

الأسئلة الشائعة حول مانع زيادة الجهد (SPD)

1. ما هو مانع زيادة الجهد SPD؟

هو جهاز حماية كهربائية يُستخدم لحماية المعدات من ارتفاعات الجهد الناتجة عن الصواعق وتقلبات شبكة الكهرباء.

2. ما الفرق بين SPD من النوع Type 1 وType 2؟

يُستخدم Type 1 للحماية من الصواعق المباشرة، بينما يُستخدم Type 2 لحماية الشبكة الكهربائية الداخلية من ارتفاعات الجهد العابرة.

3. هل استخدام جهاز SPD ضروري؟

نعم، يُعد استخدام SPD ضروريًا لحماية المعدات الكهربائية والإلكترونية الحساسة وتقليل مخاطر الأعطال والتلف.

4. أين يتم تركيب جهاز SPD؟

يُركب عادةً عند مدخل لوحة التوزيع الكهربائية أو بالقرب من المعدات الحساسة لضمان أفضل مستوى من الحماية.

5. هل يحتاج جهاز SPD إلى صيانة؟

تحتوي الطرازات المعيارية على مؤشر لحالة التشغيل، ويكفي إجراء فحص دوري واستبدال الوحدة عند انتهاء عمرها التشغيلي.   الوكالة الدولية للطاقة المتجددة (IRENA)

الخلاصة وشراء مانع زيادة الجهد SPD

يُعد مانع زيادة الجهد (SPD) أحد أهم أجهزة الحماية في الأنظمة الكهربائية الصناعية والإنشائية، حيث يؤدي دورًا أساسيًا في حماية المعدات من الأضرار الناتجة عن الصواعق وارتفاعات الجهد العابرة. إن استخدام جهاز حماية من زيادة الجهد (SPD) مطابق للمواصفات يساهم في إطالة العمر التشغيلي للمعدات، وخفض تكاليف الصيانة والإصلاح، والحد من توقف الأنظمة والأجهزة الحساسة، مما يعزز موثوقية واستقرار الشبكة الكهربائية. توفر شركة مهام توان ماندگار مجموعة متنوعة من أجهزة SPD عالية الجودة لتوفير حماية شاملة لشبكات الكهرباء في مختلف التطبيقات الصناعية والإنشائية. كما يمكنك الاستفادة من الاستشارة الفنية المجانية التي يقدمها فريق مهام توان ماندگار لمساعدتك في اختيار الحل الأنسب لاحتياجات مشروعك.
